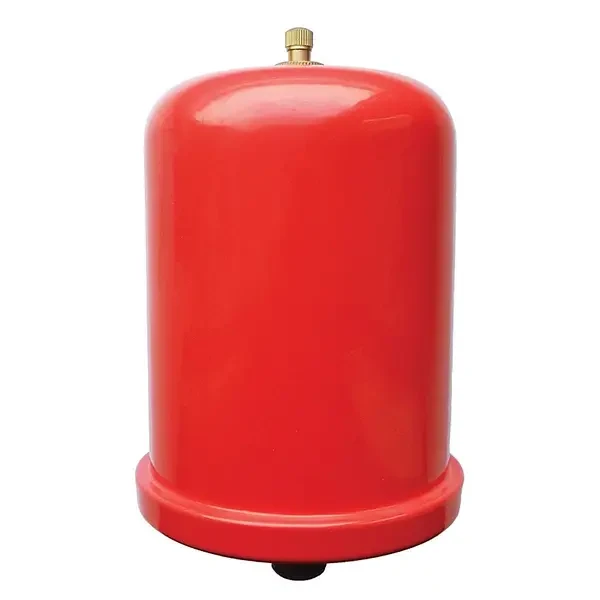

Розширювальний бак для систем опалення NPO VT 1 циліндричний

Розширювальний бак NPO VT 1 циліндричний — компенсація теплового розширення в системі опалення

Розширювальний бак для систем опалення NPO VT 1 — елемент закритої системи опалення, призначений для компенсації розширення теплоносія під час нагрівання. Циліндрична конструкція має дві герметичні камери, розділені гнучкою діафрагмою: водяну та повітряну. У разі підвищення температури надлишок теплоносія надходить у бак, що дає змогу компенсувати його об'ємне розширення й обмежувати перепади тиску. Бак підходить для автономних систем опалення та теплових пунктів.

Закрита конструкція унеможливлює безпосередній контакт теплоносія з повітрям, що допомагає знизити ризик корозії всередині системи. Повітряну камеру можна настроювати через ніпель відповідно до параметрів системи. Бак також призначений для застосування в системах охолодження.

Переваги та особливості

• Компенсація теплового розширення
Бак приймає надлишки теплоносія під час нагрівання, допомагаючи підтримувати стабільний тиск у закритій системі.

• Дві герметичні камери
Гнучка діафрагма розділяє теплоносій і повітря, запобігаючи їх безпосередньому контакту.

• Змінна мембрана
Мембрана виготовлена з вулканізованої гуми та має змінну конструкцію.

• Сталевий корпус
Корпус виготовлений із вуглецевої сталі з лакофарбовим покриттям. Товщина стінки становить не менш ніж 1 мм.

• Регулювання тиску
Повітряна камера заправляється через ніпель, що дає змогу налаштувати тиск під параметри системи.

Конструкція й особливості

NPO VT 1 виготовлений у циліндричному виконанні. Усередині корпусу розташована змінна мембрана, що розділяє повітряну та водяну камери. Під час нагрівання теплоносія його збільшений обсяг компенсується надходженням рідини в бак.

Початковий тиск повітря в гідроакумуляторі становить 0,15 МПа (1,5 бара). Під час підбору об'єму бака рекомендується враховувати загальний обсяг теплоносія в системі. У наданих даних вказана орієнтовна рекомендація — обсяг розширювального бака 10-12% від об'єму теплоносія.

Технічні характеристики

• Модель: NPO VT 1
• Тип: розширювальний бак для систем опалення
• Конструкція: закрита, циліндрична
• Призначення: системи опалення й охолодження
• Матеріал корпусу: вуглецева сталь із лакофарбовим покриттям
• Товщина стінки корпусу: не менш ніж 1 мм
• Внутрішня структура: дві камери, розділені діафрагмою
• Мембрана: змінна, вулканізована гума
• Під'єднання: патрубок
• Регулювання тиску: ніпель
• Тиск повітря: 0,15 МПа (1,5 бар)
• Гарантійний термін18 місяців
• Рекомендований об'єм бака: 10–12% від загального обсягу теплоносія
• Теплове розширення води: приблизно 5% під час нагрівання

Розширювальний бак NPO VT 1 підійде для закритих систем опалення й охолодження, де потрібна компенсація теплового розширення теплоносія. Змінна мембрана, сталевий корпус, регульована повітряна камера та закрита конструкція дають змогу використовувати бак як елемент захисту системи від надлишкового тиску. Перед встановленням важливо правильно підібрати об'єм бака з урахуванням загального обсягу теплоносія й параметрів системи.
