Система захисту від протікання води Mastino TS1 3/4" black

Система захисту від протікання води Mastino (Мастіно) TS1 3/4" black

  Система призначена для своєчасного виявлення і локалізації протікань води в системах водопостачання та опалення. Система Мастіно заблокує подачу води до усунення причин протікання і проінформує про аварію звуковими та світловими сигналами.

До системи входять такі компоненти:

1. Контролер захисту від протікання води Mastino TS1 black

  Використовується для приймання сигналів від датчиків протікання води та надання команд на відкриття/закриття кранів з електроприводом. Забезпечує світлове та звукове сповіщення про аварію. До контролера Mastino TS1 можна підключити до двох кранів і п'яти датчиків. Якщо вода потрапляє на датчик, контролер автоматично подає команду на крани для їх автоматичного закриття, таким чином захищає від затоплення приміщень. Монтується в наявний стандартний глибокий підрозетник або зовні, опціонально, за рахунок додаткового зовнішнього підрозетника.

Особливості - можна підключати крани на 220В з керуванням 3р, 2р NC і 2р NO, а також трипровідних датчиків.

2. Датчик контролю протікання води Mastino WS3

  Датчик призначений для фіксації протікання води і передавання аварійного сигналу. Знос датчика відбувається під час потрапляння води на пластини, що спричиняє різке падіння опору між ними.

3. Кран з електроприводом Mastino 220В 3/4"

  Кран з електроприводом призначений для відкриття/закриття подачі води під керуванням контролера в системах водопостачання та опалення.

Особливості системи:

• Надійний захист: Система Mastino надає надійне рішення для автоматичного контролю над системами водопостачання та опалення. Вона безперервно моніторить навколишнє середовище і негайно реагує на протікання води, знижуючи ризики пошкоджень і втрат. Ви можете бути впевнені в безпеці вашого приміщення завдяки цій інтелектуальній системі.
• Світлове та звукове сповіщення: У разі спрацьовування датчиків протікання води, модуль керування Mastino TS1 black миттєво активує світлове та звукове сповіщення про можливу аварію. Це дає вам змогу миттєво вживати необхідних заходів і запобігати збиткам.
• Керування кранами: Система охоплює два крани з сервоприводами і три датчики Mastino WS3, забезпечуючи повний контроль над системою. У разі виявлення вологи датчиками, контролер автоматично передає команду кранам на автоматичне закриття, запобігаючи непередбаченим протіканням і мінімізуючи потенційні ушкодження.

Логіка роботи модуля Mastino TS1 3/4" black:

• Робочий режим: Після під'єднання до мережі 220В, контролер переходить у робочий режим. Зелений світлодіод блимає, вказуючи на активність. Клема №4 (відкриття кранів) постійно активна.
• Режим перекриття води: У разі спрацьовування датчика протікання води або в разі ввімкнення контролера з уже активованим датчиком, система переходить в аварійний режим. Клема №4 вимикається, і клема №3 (закриття кранів) активується. Червоний світлодіод блимає, поки не буде натиснуто кнопку перезавантаження на лицьовій панелі.
• Режим автопровороту кранів: Раз на 15 діб, перебуваючи в робочому режимі, контролер активує програму автоматичного закриття/відкриття кранів. Цей режим забезпечує додатковий рівень захисту, запобігаючи потенційним витокам у разі тривалої відсутності спостереження. У режимі перекриття води автопроворот не активний, гарантуючи безпеку навіть в екстрених ситуаціях.

Функції:

• Контроль протікання води.
• Автоматичне блокування водопостачання при спрацьовуванні будь-якого датчика.
• Звукова та світлова сигналізація про аварію.
• Захист кульового крана від закисання (автоматичний проворот крана двічі на місяць).

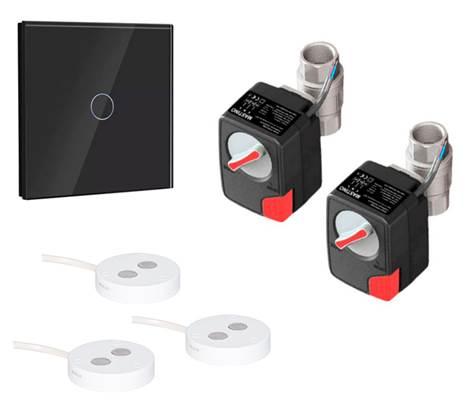

Комплектація:

•  Датчик виявлення протікання води Mastino WS3 - 3 шт. - виявляє протікання води й автоматично надсилає сигнал на модуль керування.
• Модуль керування Mastino TS1 black - 1 шт. - отримує сигнал від датчика контролю протікання води і подає команду на кульові крани.
• Кульовий кран з електроприводом Mastino 220В 3/4" - 2 шт. - отримує команду від модуля управління і перекриває подачу води.

Технічні характеристики:

• Бренд Mastino
• Країна реєстрації бренду Україна
• Виробництво Україна
• Діаметр підключення 3/4"
• Основне живлення від мережі 220V
• Датчики в комплекті провідні
• Можливість підключення датчиків провідні
• Час перекриття водопостачання 25 сек.
• Кількість датчиків у комплекті 3 шт
• Макс. кількість дротових датчиків 5 шт.
• Застосовується для гарячої води, для холодної води
• Тип крана кульовий кран з електроприводом
• Матеріал крана латунь
• Кількість кранів у комплекті 2 шт
• Макс. кількість кранів 2 шт
• Встановлення контролера в підрозетник
• Функції та особливості захист від закисання, звукова індикація, світлова індикація
• Клас захисту контролера IP20
• Споживана потужність 2 Вт
• Тип готовий комплект

ХАРАКТЕРИСТИКИ ДАТЧИКА

• Живлення датчика 12V
• Клас захисту датчика IP67
• Максимальна температура середовища 50 °C
• Ширина 54 мм
• Висота 12.5 мм
• Глибина 54 мм

ХАРАКТЕРИСТИКИ КРАНА

• Живлення крана 220V
• Максимальний тиск води 40 бар
• Крутний момент 8 Н-м
• Мінімальна температура середовища -10 °C
• Макс. температура середовища 120 °C
• Ширина 68 мм
• Висота 74.5 мм
• Глибина 95 мм
• Клас захисту крана IP64

Гарантія 48 міс.
