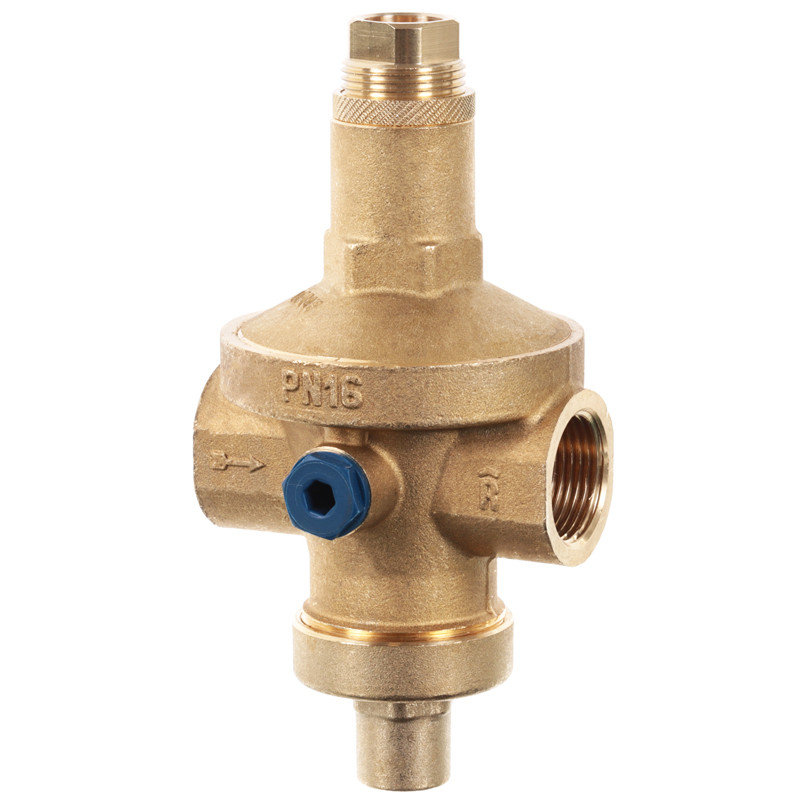

Редуктор тиску Roho R1203-075 - 3/4" ВВ, PN16 (1,5-7 бар) мембранний

Редуктор тиску Roho R1203-075 - 3/4" ВВ, PN16 (1,5-7 бар) мембранний

  • В наявності
  • Код: RO0148

2 011

+380 (95) 154-11-83
  • +380 (73) 418-94-97
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Редуктор тиску Roho R1203-075 - 3/4" ВВ, PN16 (1,5-7 бар) мембранний
Редуктор тиску Roho R1203-075 - 3/4" ВВ, PN16 (1,5-7 бар) мембраннийВ наявності
2 011
+380 (95) 154-11-83
  • +380 (73) 418-94-97
Опис
Характеристики
Інформація для замовлення

Редуктори тиску мембранного типу знижують і стабілізують тиск середовища всередині розподільного трубопроводу з урахуванням попередньо заданого значення. Вони застосовуються в системах кондиціонування, водопостачання, іригаційних системах і пневматичних розподільних трубопроводах (без розпорошених мастил), водопровідних системах будівель згідно з EN 806-2 і трубопроводах систем пожежогасіння (слід враховувати особливості місцевих систем пожежогасіння). Відповідають вимогам Міністерства охорони здоров'я і можуть використовуватися для транспортування питної води та речовин у харчовій промисловості.
ПРИНЦИП РОБОТИ МЕМБРАННОГО РЕДУКТОРА ТИСКУ
  Еластична мембрана (А) приводить у рух затвор (В) унаслідок дії двох протилежних сил: знизу - тиск води в трубопроводі за редуктором (що намагається закрити клапан), зверху - дія пружини, налаштованої з урахуванням робочого тиску, який потрібно підтримувати на заданому рівні (намагається відкрити клапан). Клапан відкривається (див. малюнок 2), коли, внаслідок водорозбору, знижується тиск під мембраною і переважає тиск пружини; у той момент ступінь відкриття клапана пропорційна витраті середовища, що випускається. Після завершення водорозбору, щойно тиск води в нижній частині трубопроводу буде достатнім, щоб протистояти тиску пружини, затвор підніметься, закриваючи клапан. Регулювальний тиск встановлюється шляхом впливу на регулювальний гвинт D, який тією чи іншою мірою стискає пружину. Крім того, компенсаційне сідло редукторів тиску з "розвантажувальною камерою" дає змогу підтримувати на постійному рівні задане в процесі калібрування значення навіть за сильних перепадів тиску на вході. Регулювання здійснюється за допомогою регулятора, розташованого у верхній частині пристрою: обертаючи його за годинниковою стрілкою (вручну або за допомогою шестигранного ключа, залежно від моделі) можна збільшити тиск на виході, обертаючи проти годинникової стрілки - зменшити. Усі редуктори тиску мембранного типу OR мають два різьбові отвори під манометр із різьбленням Rp 1/4″ для вимірювання тиску на виході.

  • Країна виробник - Італія
  • Гарантія, років - 2
  • Заводське налаштування, бар - 3
  • Матеріал - латунь CW617N
  • Покриття - нікель
  • Макс. робоча температура, °С - 80
  • Макс. робочий тиск - PN16
  • Різьба - внутрішня / внутрішня
  • Розмір - 1/2"-3/4"
  • Наявність розбір. з'єднання - ні
  • Тип арматури - запобіжний
  • Тип редуктора - мембранний
  • Код виробу R1203-050 / R1203-075
  • Корпус латунь CW617N (1/2"÷1")
  • латунь CC753S (1"1/4 ÷ 2")
  • Верхня частина корпусу - латунь CW617N
  • Інші деталі з латуні - латунь CW617N
  • Латунь - CW614N
  • Кільця ущільнювачів - еластомер EPDM perox
  • Ущільнення сідла - еластомер NBR
  • Інші прокладки - пресоване волокно
  • Пружина - оцинкована сталь EN 10270-1
  • Сідло - нержавіюча сталь EN 10088-1.4305 (AISI303), нержавіюча сталь EN 10088-1.4305
  • Мембрана - еластомер EPDM армований поліефірною тканиною
  • Діапазон регулювання (Ps) - від 1 до 7 бар
  • Заводське налаштування редуктора (Ps) - 3 бар
  • Робоча температура 0°С (за виключенням замерзання) ÷ 80°C
  • Сумісні рідини - вода, салена або морська вода (0229.1 - 0229.0), гліколеві розчини (гліколь 50%), стиснене повітря (за винятком розрізнених олій)
  • Стандарт різьби для підключення до трубопроводу - ISO 228/1
  • Стандарт підключення манометра - тест на стійкість до вилуговування цинку згідно з EN 6509 (арт. 0229.0 / 0229.1).
  • 0229.1), підключення манометра згідно з EN 10226-Rp 1/4
  • Тести та випробування - згідно з EN 1567, тест на стійкість до вилуговування цинку згідно з EN 6509 (арт. 0229.0 / 0229.1) (арт. 0229.0 / 0229.1)
  • 0229.1)
Основні
ВиробникRoho
Країна виробникІталія
Тип приєднанняРізьбове
Користувацькі характеристики
D1 (мм)44,00
E (мм)65,50
G (дюйм)3/4
H (мм)156,00
L (мм)72,00
L1 (мм)73,00
d (мм)77,00
Гарантійний термін (міс)24
Діаметр (дюйм)3/4
МoдельR1203-075
Максимальна температура робочої рідини (°C)80
Максимальний робочий тиск (бар)16
Матеріал корпусуЛатунь CW617N
ПризначенняДля води
ОсобливостіДіапазон регулювання тиску: 1,5-7 барів (заводське встановлення значення тиску — 3 бари)
Країна брендуІталія
ТипМембранний
Тип з'єднанняВнутрішня-внутрішня
Торговельна маркаRoho
